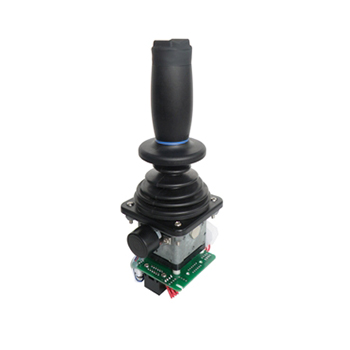

產品特點

　　·堅固耐用，可適用于工程車輛使用。

　　·單軸或雙軸操作，可選擇十字方向操作，或選擇任意方向操作。

　　·角度檢測器件為導電塑料電位器或霍爾傳感器，具有較長的使用壽命，可至500萬次操作。

　　·可配置大電流（10A）微動開關。

　　·有適合各種操作工況的操作上端可選。

　　·可選各種輸出形式：電位器輸出或者霍爾電壓輸出；標準電壓或電流輸出。

　　應用范圍

　　該系列產品主要應用于旋挖鉆機、高空消防車、起重機、盾構機、他電氣和電液控制系統。

　　機械參數

　　搖動角度：±25o

　　使用壽命：大于200萬次（電位器型），大于500萬次（霍爾型）

　　啟動力：5N

　　操作力：30N（最大）

　　限位力：大于300N

　　重量：460（無上端）

　　電氣參數

　　電位器型

　　電源電壓：小于36Vdc

　　總電阻值：5KΩ或10KΩ（±10%）

　　中心角度：±3o

　　最大功率：0.2W

　　霍爾型

　　電源電壓：5.0±0.5Vdc

　　極限允許過電壓：20Vdc

　　反向極限允許電壓：-10Vdc

　　輸出線性誤差：兩端時<±4%，中位時<±2%

　　電源電流(額定電源電壓)：<11mA（雙軸為22mA）

　　帶轉換電路

　　電源電壓(標準電壓輸出)：9～18Vdc（U11～U15）

　　18～36Vdc（U21～U25）

　　電源電壓(標準電流輸出)：9～36Vdc

　　電源消耗電流：<20mA

　　最大輸出電流：10mA（在標準電壓輸出時）

　　微動開關

　　負載能力：10A 30Vdc(阻性負載)

　　機械壽命：3000萬次以上

　　電氣壽命：20萬次以上

　　絕緣電阻：100MΩ以上（500Vdc絕緣電阻計）

　　起始角度：±5°

　　環境參數

　　工作溫度：-20℃～+70℃

　　存儲溫度：-40℃～+85℃

　　防護等級：IP65

　　微動開關

　　負載能力：10A 30Vdc(阻性負載)

　　機械壽命：3000萬次以上

　　電氣壽命：20萬次以上

　　絕緣電阻：100MΩ以上（500Vdc絕緣電阻計）

　　起始角度：±5°
