拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，特別適合電液伺服液壓萬能試驗機的控制。完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。

　　拉繩位移傳感器的信號輸出方式分為數字信號輸出和模擬信號輸出，數字輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以做到15000毫米，線性精度最大0.01%，分辨力根據配置不同最大可以達到0.001毫米/脈沖。

　　模擬輸出型可以選擇精密電位器、霍爾編碼器、絕對值編碼器等，輸出信號可以為4－20毫安、0－5伏、0－10伏、脈沖信號和電阻信號等，最大行程可以達到15000毫米，使用環境最大可以達到IP65的防護等級，-45℃～+105℃的寬溫度環境下使用。

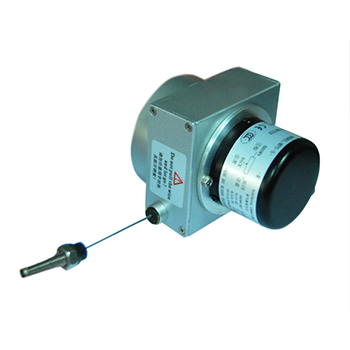

　　米朗MPS系列拉繩式位移傳感器具有結構小巧、安裝空間尺寸小、靈敏度高的特點，防護等級為IP65?？蛇x輸出方式有：電阻型、電壓型、電流型、增量脈沖型、絕對脈沖型。外殼和線輪均經過防腐處理，牽引繩為不銹鋼外敷特氟龍，可以在惡劣的環境下工作。

　　MPS-L-R型為大型號電阻輸出型，輸入電阻值為5.0KΩ±10%，測量行程長（4500～100000mm），最大往復速度為600mm/s，精度達0.25～0.1%FS，重復性達±0.02%FS。

　　MPS-M-R型為中型號電阻輸出型，輸入電阻值為5.0KΩ±10%，測量行程長（1500～4000mm），最大往復速度為1000mm/s，精度達0.25～0.1%FS。

　　MPS-S-R型為小型號電阻輸出型，輸入電阻值為5.0KΩ±10%，測量行程長（100～1200mm），最大往復速度為500mm/s，精度達0.3～0.1%FS。

　　ELECTRICAL SPEC.

　　Effective Stroke（mm）量測行程（500mm~2000mm）之間量程任意可選

　　Output Signal Mode輸出信號模式Resistance（Potentiometer）

　　Linearity線性度±0.25%FS（standard class）；±0.10%FS(precision class)

　　Repeatability重復性±0.02%FS

　　Resolution解析Essentially infinite本質無窮

　　Measurement Wire線徑規格Diameter1mmSUS304 with fluorine-coated

　　Sensor傳感器Wire-winding and hybrid potentiometer繞線混合電位器

　　Starting force拉力≦2200g

　　Max.Measuring Wire Velocity（go and back）最大往復速度1000mm/sec

　　Weight重量≤1000g

　　MECHANICAL SPEC.

　　Power Resistance輸入電阻值5Kohm±10%FS（standard class），±5%FS（precision class）

　　Power consumption（watts）功率1Wat70℃（for stok500mm），＋/-5%FS(precision class)

　　Recommended Input Voltage輸入電壓5VDC/10Vdc

　　ENVIRONMENTAL SPEC.

　　Operating Temp工作溫度0℃～＋70℃

　　Storage Temperature儲存溫度-20℃～＋80℃

　　Vibration震動10Hz to 2000Hz

　　Protection保護等級IP65（only for encoder housing）
